はじめに

このコンテンツでは MCUXpresso IDE に付属されている Debug Tool の紹介と Debug Configuration の設定項目を紹介します。

基本的に Debug Configuration の設定はデフォルトで問題ありませんが、Linker 設定を変更した時などに変更が必要になる場合があります。設定内容を把握しておくと、すでに動いている MCU に接続だけしたい場合や、最初にブレークさせる場所を main() の先頭から変えたい場合など、Debug 方法をカスタマイズできるようになります。

User Guide も併せてご参照ください。

参考：MCUXpresso IDE User Guide > Debug Solutions Overview

注記：このコンテンツでは Linker Serever を使用した場合の Debug Configuration 画面を使用しており、PEmicro や SEGGER J-Link を使用している場合は仕様が異なることがございます。PEmicro や SEGGER J-Link を使用の場合は User Guide の解説をご覧ください。

目次へもどる

1. MCUXpresso IDE でサポートされている Debugger の種類

MCUXpresso IDE には【表1】にある通り3種類の Debugger がインストールされています。使用する Probe によってどの Debugger を使用するかが決まります。

基本的に NXP の評価ボードは MCU-Link Debug Probe と同等の機能が基板上に実装されており、1番の Native Linker Serever を使用して、USB ケーブル一本で Debug を行えるようになっています。

NXP の評価ボードに MCU-Link Debug Probe 機能が実装されていない場合や、 2番、3番の PEmicro や SEGGER J-Link を使用する場合、対応する Probe を別途購入し、評価ボードに別途用意されている Serial Wire Debug (SWD) コネクターで NXP 評価ボードと接続する形となります。

【表1】MCUXpresso IDE でサポートされている Debugger の種類
No	Debugger の名称	参考 Link	概要
1	Native LinkServer (including CMSIS-DAP)	MCU-Link Pro MCU-Link Debug Probe LPC-Link2 (Not Recommended)	CMSIS-DAP ファームウェアでプログラムされた OpenSDA や LPC-Link2、MCU-Link などのデバッグプローブをサポートします。
2	PEmicro	PEmicro Universal Multilink	PEmicro 互換ファームウェアでプログラムされた OpenSDA や MultiLink およびCyclone プローブなどのデバッグプローブをサポートします。
3	SEGGER J-Link	SEGGER Microcontroller	J-Link 対応ファームウェアでプログラムされた OpenSDA や J-Link デバッグプローブなどのデバッグプローブをサポートします。

目次へもどる

2. Native LinkServer の Debug Configuration の設定内容

一度、Quickstart Panel で Debug を実行すると【図1】のように ***.launch ファイルが生成されます。このファイルが Project に紐づいた Debug Configuration ファイルになります。

デフォルトの Linker 設定であれば Debug Configuration を変更する必要はありませんが、Linker 設定をカスタマイズする場合 Debug Configuration もカスタマイズする必要が出てきます。
編集する際、***.launch ファイルを直接編集せず、【図2】のようにファイルをダブルクリックすることで開く Edit Configuration の画面（または Run タブ> Debug Configurations...）で設定を変更するようにしてください。

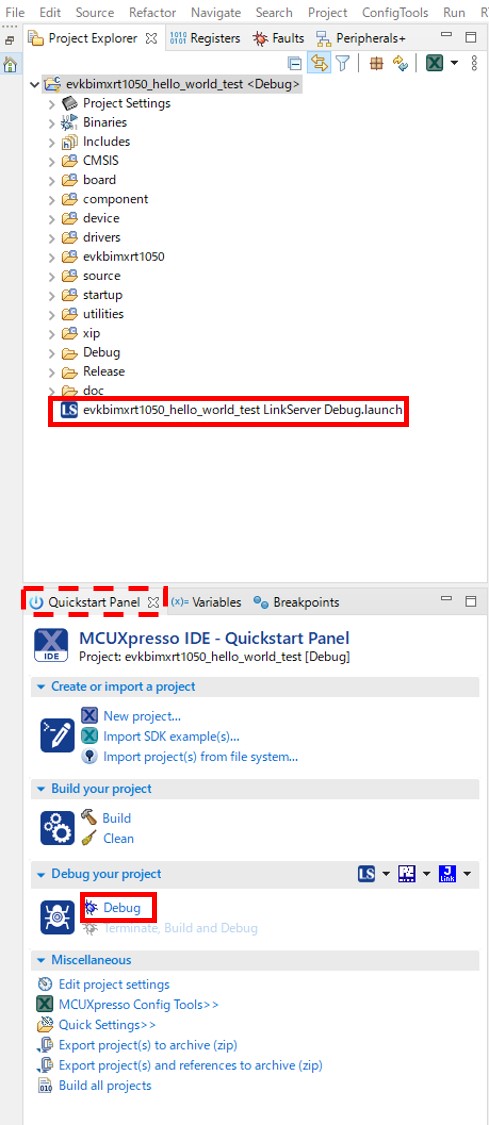

【図1】***.launch ファイル

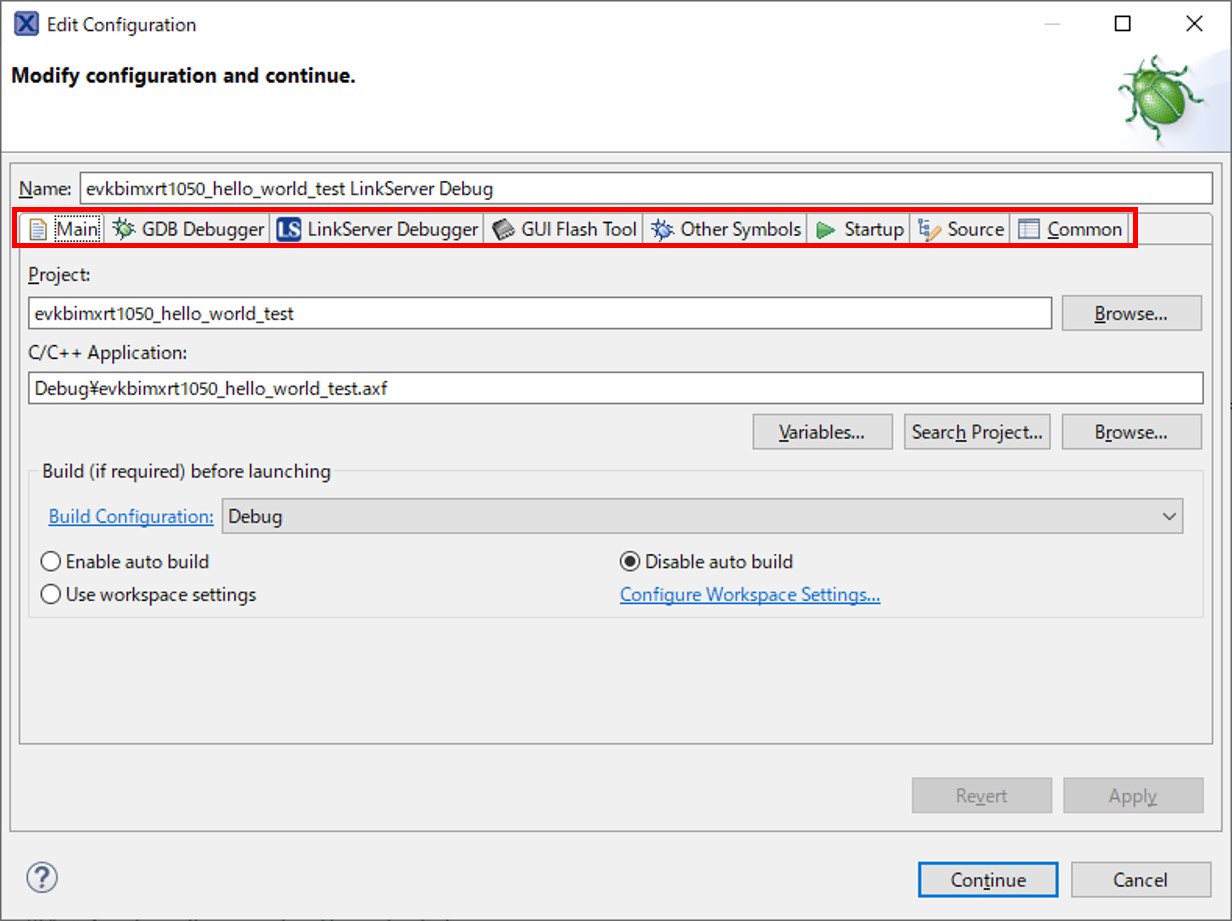

【図2】Edit Configuration 画面

Edit Configuration の画面（または Run タブ> Debug Configurations...）を開くと【図2】のようにタブがいくつか用意されています。【表2】に各タブの概要を記載します。その下に画像と共に各タブの解説を記載します。（リンクを押すとその解説箇所に飛ぶことができます）

【表2】Edit Configuration 各タブの概要
No	タブ名	概要
1	Main	Project パスの指定と Build 後に生成される実行ファイルを指定します。
2	GDB Debugger	使用する GDB Debugger の設定を行います。
3	LinkServer Debugger	使用する Probe （今回は LinkServer Debugger）の設定を行います。
4	GUI Flash Tool	通常 MCU は Debug 前に Flash ROM に実行ファイルを書き込んでから Debug を開始します。Flash ROM に書き込みを行う際の設定を行います。

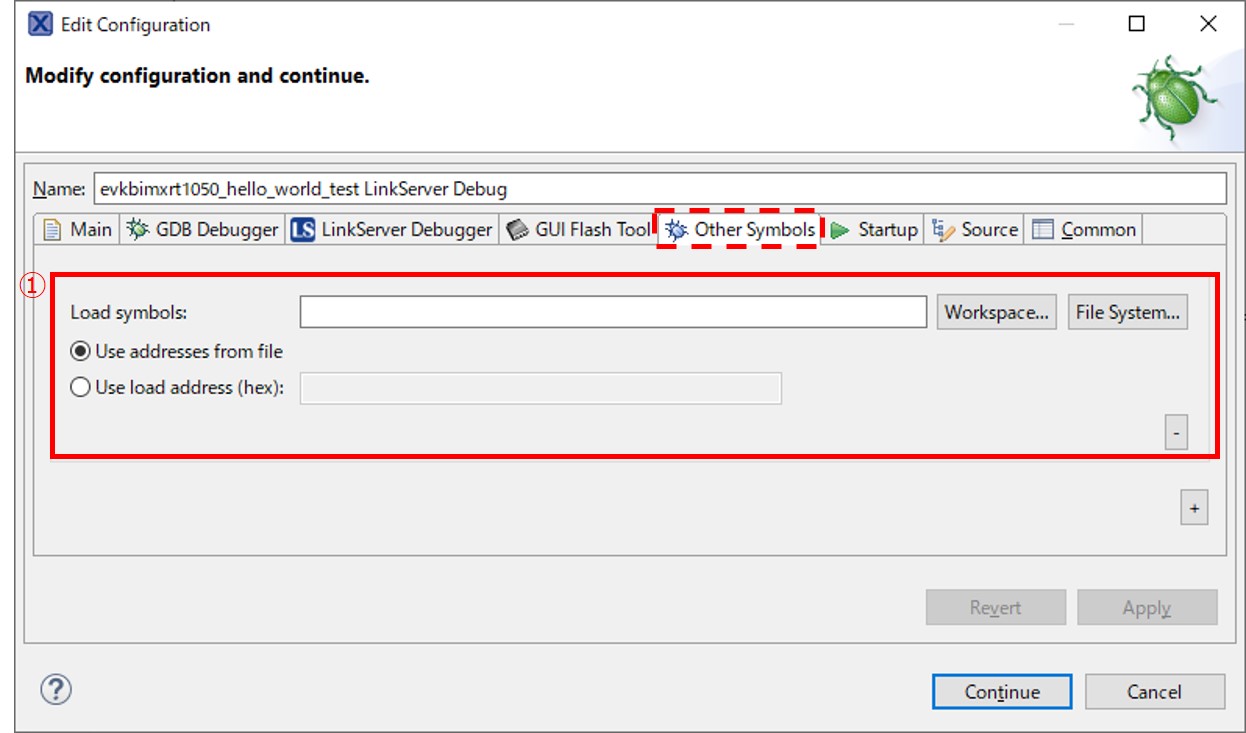

5	Other Symbols	Debug で使用する追加 Symbols 情報を追加設定を行います。

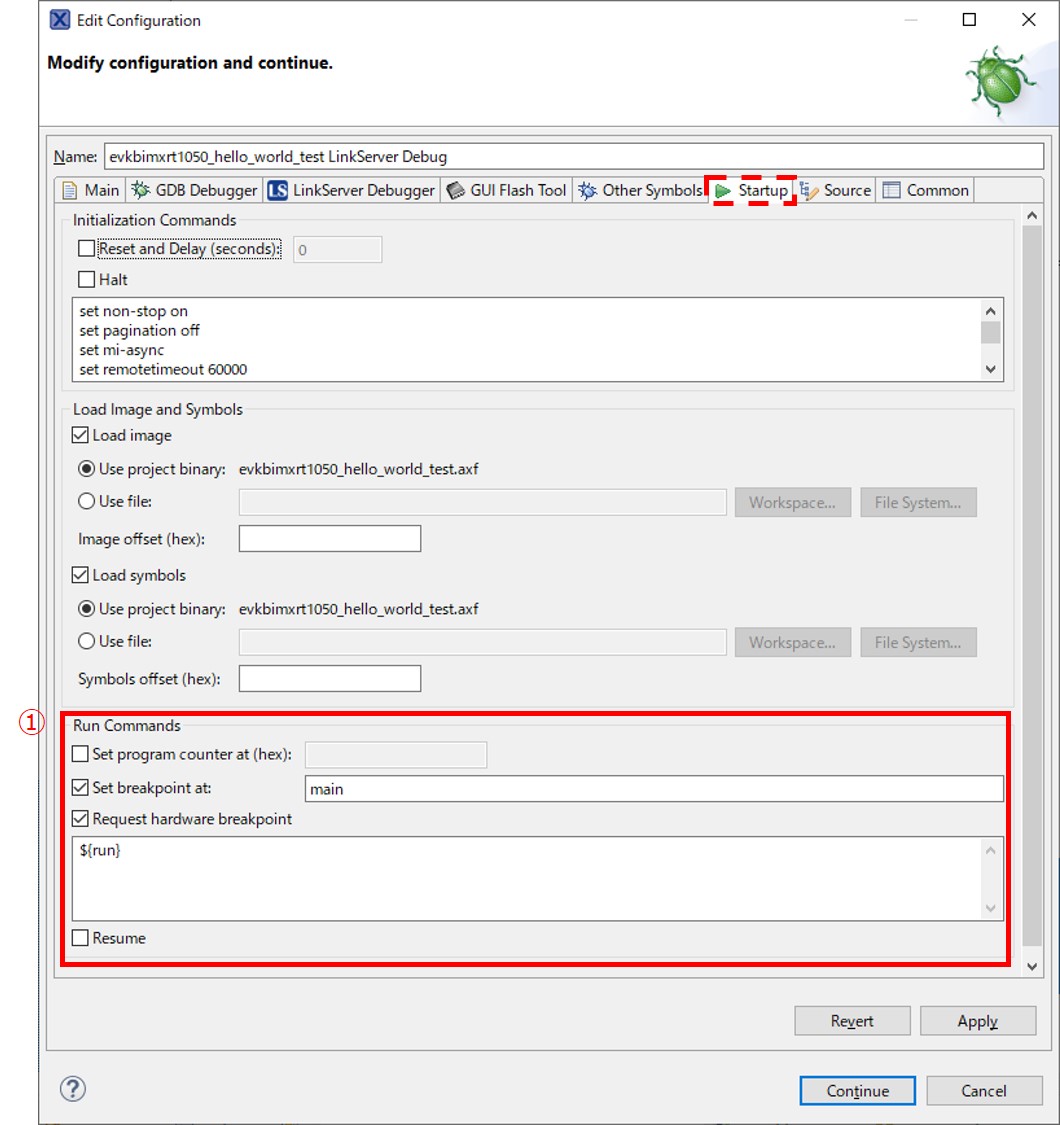

6	Startup	Debug 起動時に一番最初に Break させる場所を設定します。デフォルトは main() の先頭です。

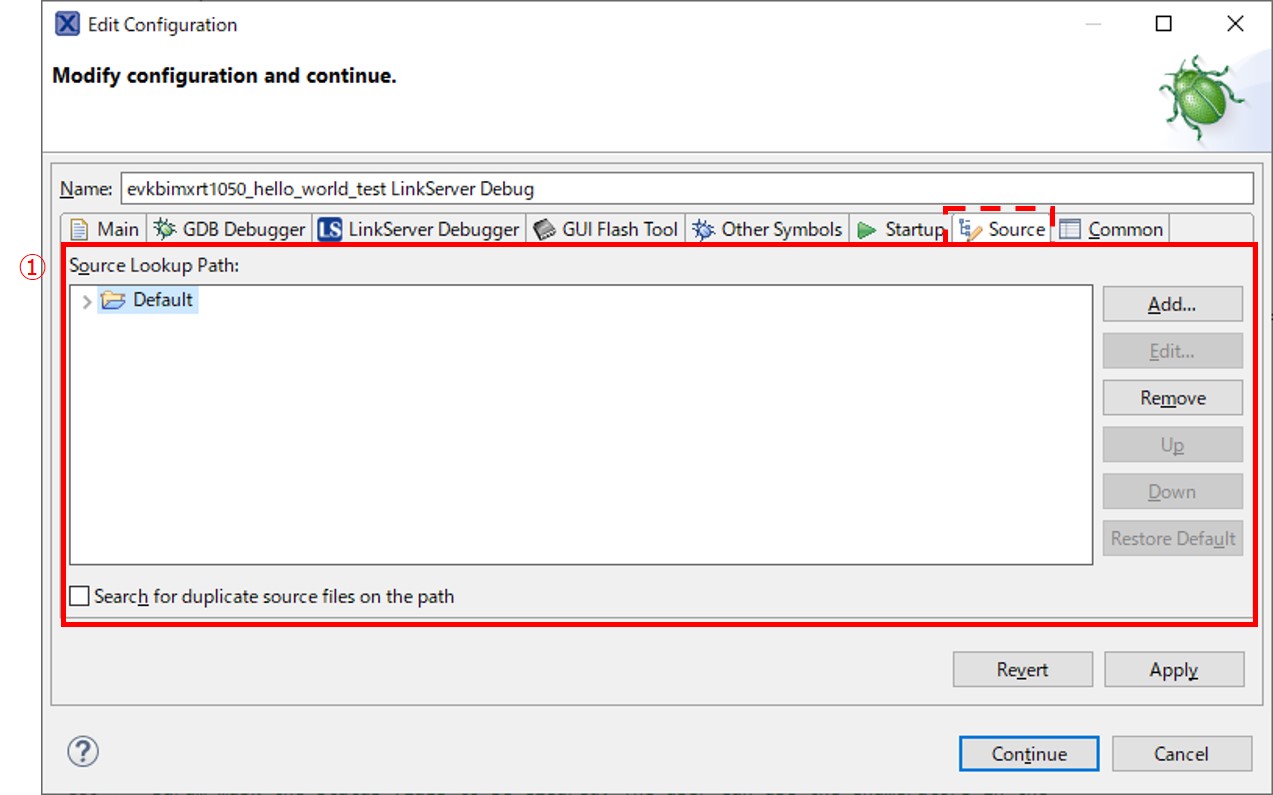

7	Source	C または C++ Application の Debug 時に使用するソースファイルの場所を指定します。デフォルトは Project のファイルパスが設定されています。

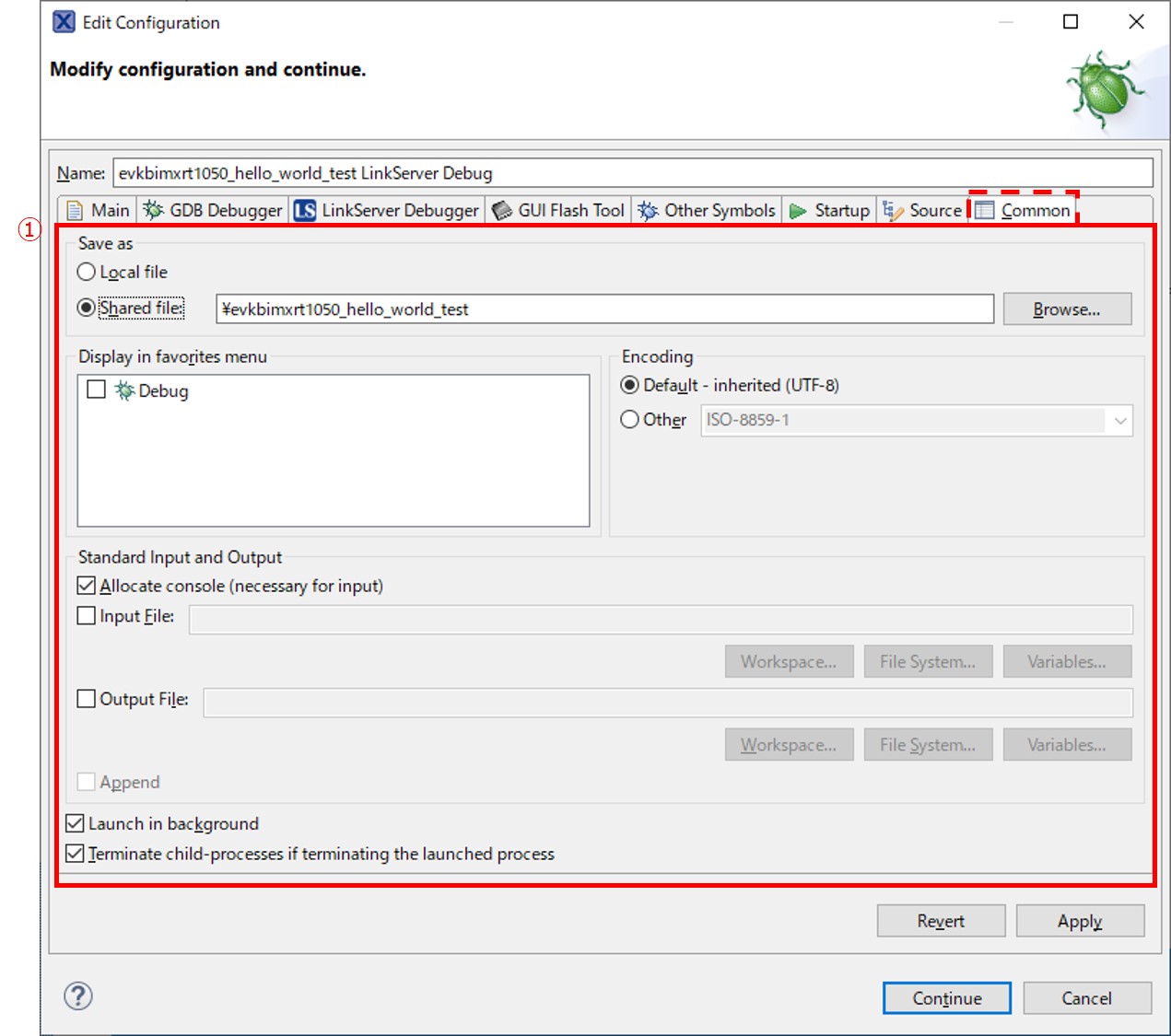

8	Common	Debug Configuraiton の保存場所とアクセス方法、標準入出力の処理方法、バックグラウンド起動を有効にするかなどを設定します。

目次へもどる

Main タブ

① の項目にて、Project のパスと Application 実行ファイルの指定を行います。

② の項目にて、Application Build 設定を行うことができ、Debug を実行するたびに Build をし直すなど設定可能です。

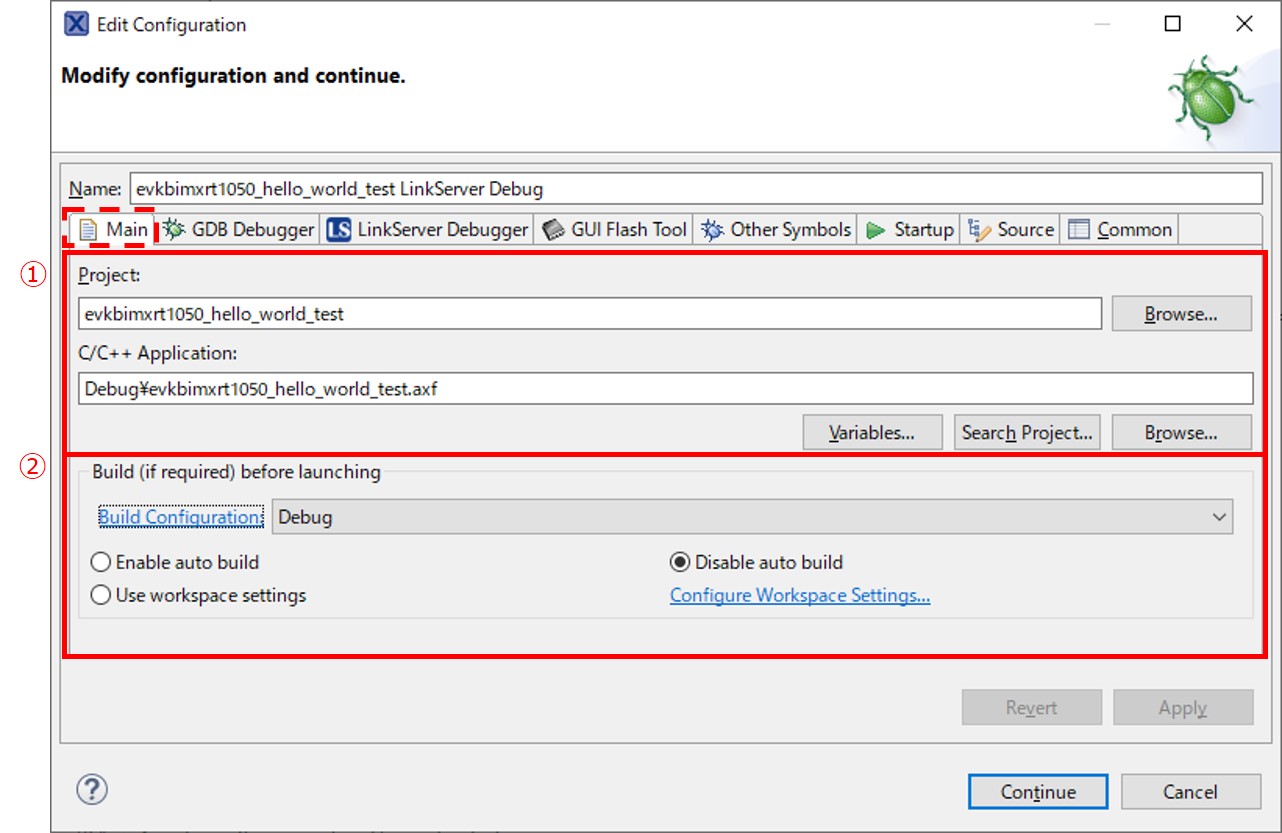

【図3】Main タブ

表2に戻る

GDB Debugger タブ

① の項目にて、使用する GDB Debugger のコマンド設定を行います。

基本的にデフォルトのままで問題ありません。

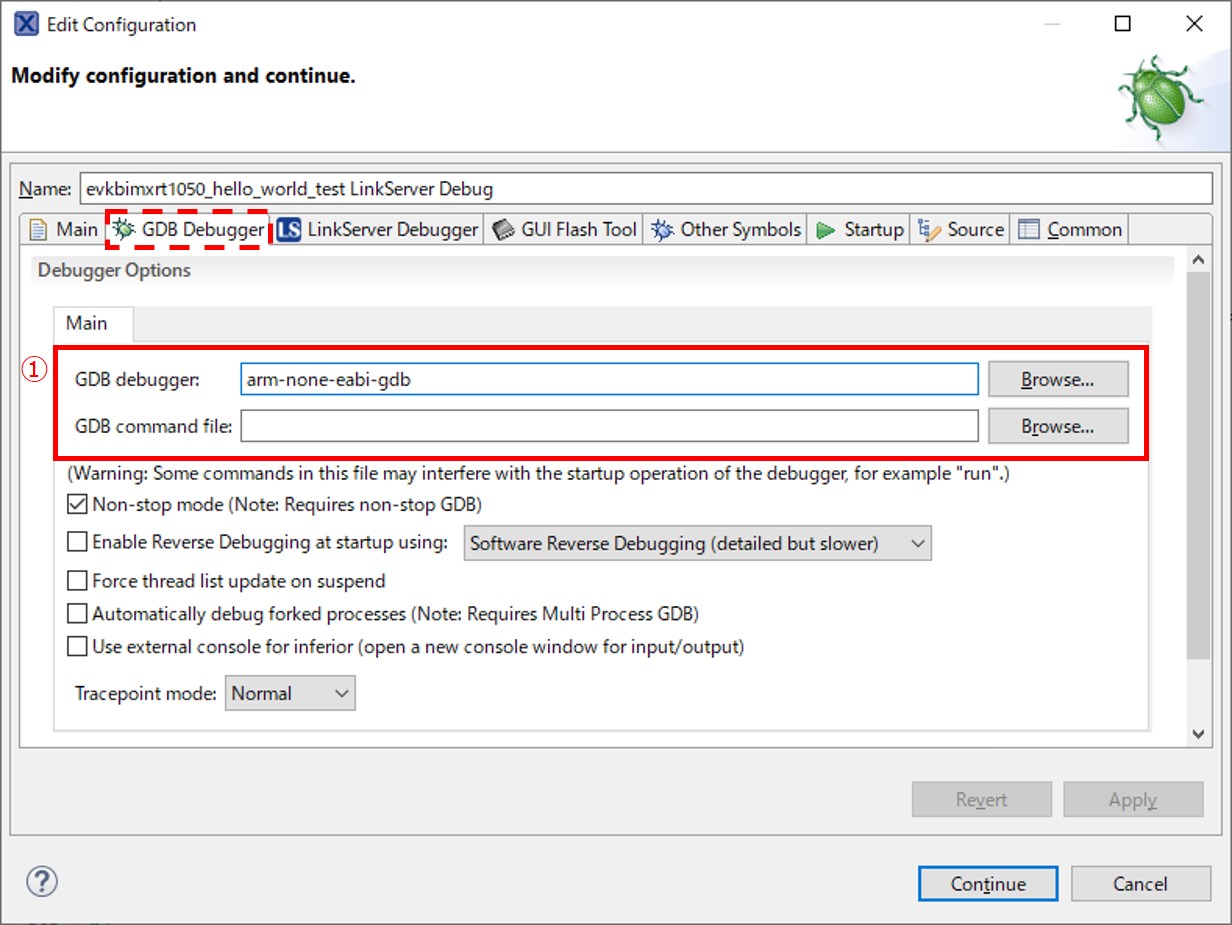

【図4】GDB Debugger

表2に戻る

LinkServer Debugger タブ

①の項目にて、Debug の挙動を変更させることができます。

Attach Only：もうすでに実行されている MCU に Debug を接続する設定
Reset on Connect ：接続時に Reset を実行するかの設定
Disable use of preconnect script ：接続前に実行するスクリプトの無効化設定

3番は基本的に OFF のままにします。1番、2番は状況に応じて設定を変更ください。

②の項目にて、Debug 時に実行する Script ファイルを指定することができます。基本的にはデフォルト設定で問題ありませんが、Debug Script を自分で用意して Debug の実行内容をカスタマイズすることができます。詳しくは User Guide をご覧ください。

参考：MCUXpresso IDE User Guide > LinkServer Scripts

③の項目の Reset Handling を SOFT に変更すると RAM 実行時の Debug を行うことができます。
MCU は RAM からブートしないので、デバッガのリセット機構を変更する必要があり、 Reset Handling を SOFT に変更することで実現できます。詳しくは User Guide をご覧ください。

参考：MCUXpresso IDE User Guide > RAM projects with LinkServer

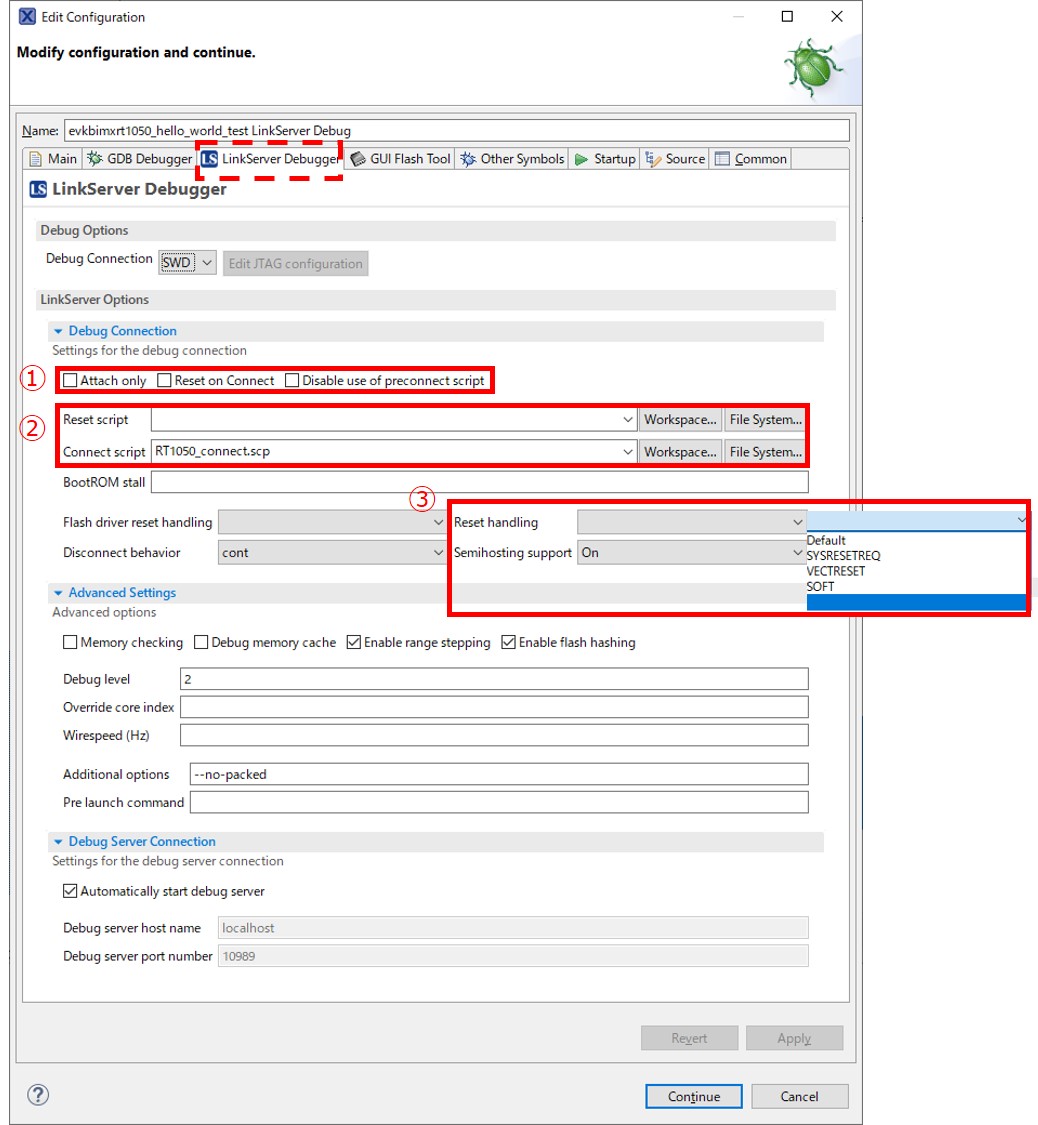

【図5】LinkServer Debugger

表2に戻る

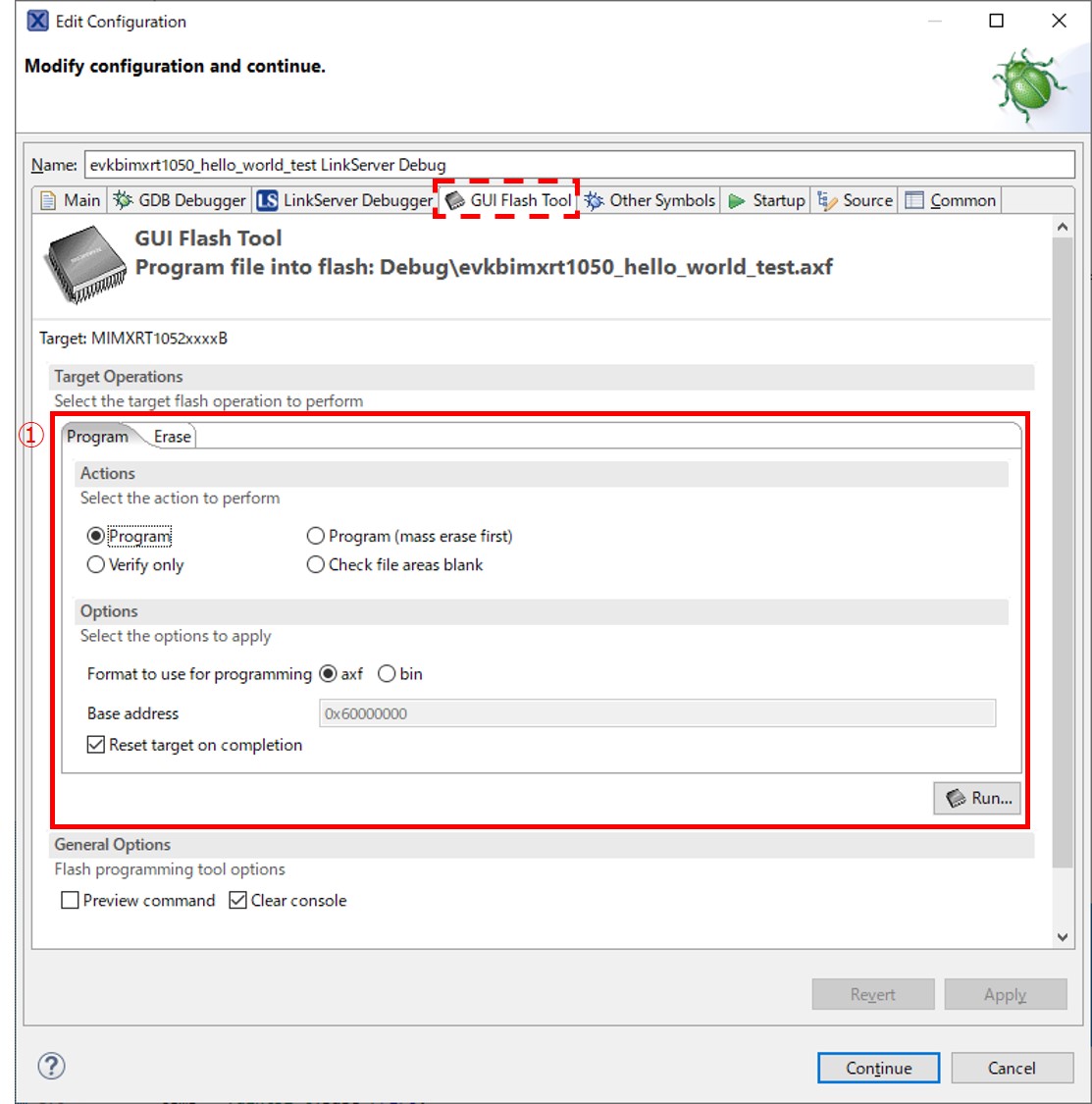

GUI Flash Tool タブ

①の項目にて、Flash ROM への書き込み設定を行います。Debug においては基本的にデフォルトで問題ありません。

MCUXpresso IDE には別途 GUI Flash Tool が用意されています。そちらとほぼ同じの GUI 画面が Debug Configuration にも用意されており、Run ボタンを押すことで Flash ROM に Program や Erase などを行えるようになっています。GUI Flash Tool の詳細は User Guide をご覧ください。
