はじめに

最近では技術革新に伴い、ML(機械学習)を使った製品・サービスが徐々にリリースされるようになってきました。一方で、課題としてML(機械学習) を開発するための工数やノウハウ不足により開発が思うように進まないなどが挙げられています。

そんな中 NXP では、ML 導入の様々な障壁を解決するため、「eIQ 機械学習 (ML) ソフトウェア開発環境」を提供しております。

eIQ 機械学習ソフトウェア開発環境には、TensorFlow Lite、Glow、ArmNN および Arm CMSIS-NN に対応した各種推論エンジン、NN コンパイラ、ソフトウェアライブラリーが含まれており、NXP マイコン/プロセッサー上で ML アルゴリズムを展開し ML アプリケーションを動かす為に必要な要素が全て用意されております。

また、容易に ML モデル開発が行える「eIQ Toolkit」を使用すると、既存の ML データセットから ML モデルを開発したり、既存のモデルをインポートして調整を加えることもできます。

参考：eIQ 機械学習 (ML) ソフトウェア開発環境 | NXP Semiconductors

参考：eIQ Toolkit | NXP Semiconductors

参考：eIQ Toolkit User Guide| NXP Semiconductors

参考：eIQ Fact Sheet| NXP Semiconductors

1. eIQ 機械学習 (ML) ソフトウェア開発環境とは

eIQ 機械学習 (ML) ソフトウェア開発環境は図1 にあるように、NXP が提供するマイコン/プロセッサーで ML アプリケーションを実行する為に必要なソフトウェア・ライブラリーと ML モデル開発環境 eIQ Toolkit が用意されています。

ソフトウェア・ライブラリーは最新の Yocto Linux BSP 、MCUXpresso SDK にて提供されています。

eIQ Tookit は eIQ® Toolkit | NXP Semiconductors からダウンロード頂けます。


図1：eIQ® 機械学習 (ML) ソフトウェア開発環境の構成

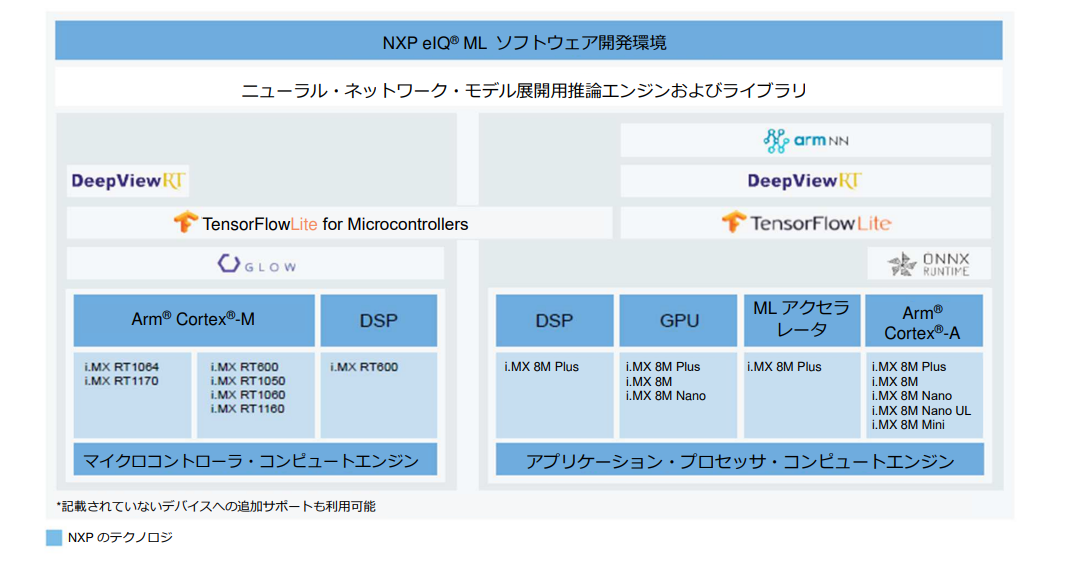

eIQ® ML ソフトウェア開発環境がサポートしているデバイスと推論エンジンの関係性は図2 にある通りです。

図2：eIQ® 機械学習 (ML) ソフトウェア開発環境のサポート状況

引用：eIQ Fact Sheet| NXP Semiconductors

ターゲットデバイスがサポートする推論エンジンに対応した ML モデルを予めお持ちの場合は、eIQ に含まれる推論エンジンとソフトウェア・ライブラリーを使用して、AI アプリケーションを開発することができます。

ML モデルをお持ちでない場合や ML モデルを NXP デバイス向けに最適化したい場合は、
eIQ Toolkit を使用して、Bring Your Own Data (BYOD) や Bring Your Own Model (BYOM)　の開発フロー（2-1. eIQ Toolkit での ML モデル開発フロー で解説）で ML モデルを開発してから、AI アプリケーションの開発に進むことができます。

目次へもどる

2. eIQ Toolkit とは

eIQ ToolKit は、「ML データセットの作成/最適化」「ML モデルのトレー二ング」「ML モデルの解析/最適化/モデル変換」を GUI で行える ML モデル開発ツールです。

ユーザーは eIQ ToolKit を使うことで、NXP プロセッサー・マイコン製品に最適された ML モデルを開発することができます。

表1 は eIQ ToolKit に含まれるコンポーネント一覧です。

表1：eIQ Toolkit のコンポーネント
eIQ Portal	直感的かつ容易な GUI を使ってプロジェクト作成し、データセットと画像をインポートし、トレーニングと評価を行うツールです。画像分類と物体検出のモデルを作成できます。
eIQ Model Tool	直感的かつ容易な GUI を使って ML モデルのパフォーマンス分析・プロファイリングを行うツールです。学習済みモデルを解析し、NXP プロセッサー/マイコン向けにディプロイするために最適化処理を行います。
eIQ Command-line Tools	GUI ベースの eIQ Portal, eIQ Model Tool のタスクをコマンドプロンプトで実行します。さらに、GUI では使用できない追加機能を提供します。

図 3、図 4 は各種ツールのイメージ画像です。

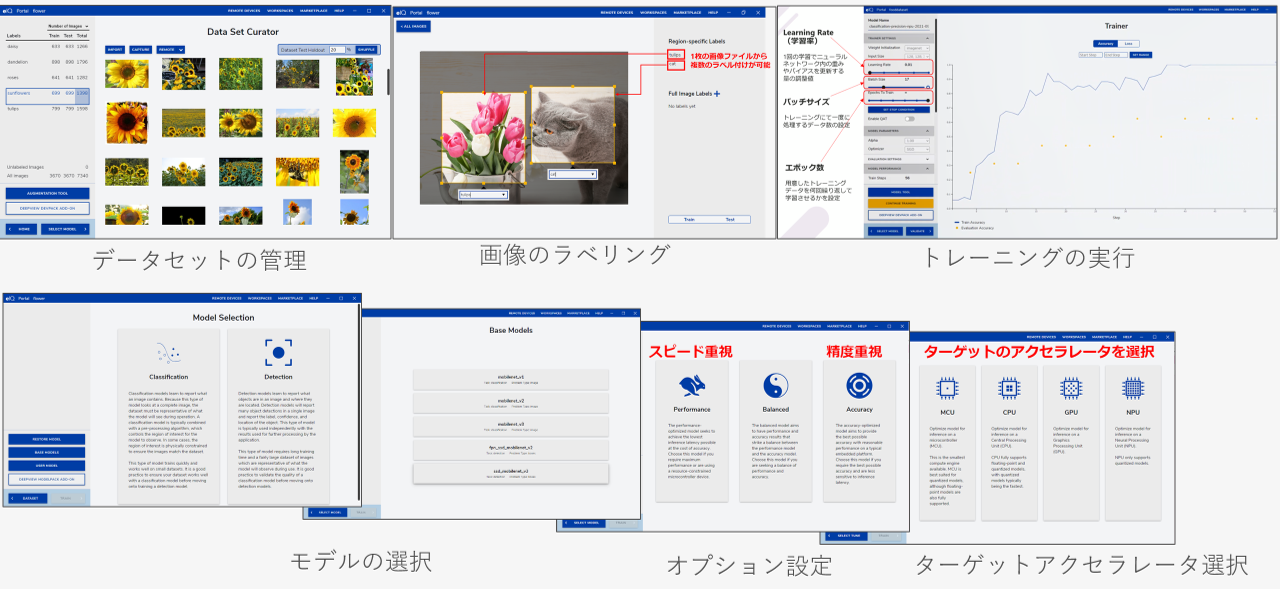

図3：eIQ Portal のイメージ


図4：eIQ Model Tool のイメージ

引用：eIQ Toolkit User Guide| NXP Semiconductors

2-1. eIQ Toolkit での ML モデル開発フロー

eIQ Toolkit では、2つの開発アプローチがあります。

表2：eIQ Toolkit ML モデルの開発フローの種類
開発フロー	概要	使用する eIQ ToolKit のコンポーネント
Bring Your Own Data (BYOD) (自分のデータを持ってくる)	お持ちの ML データセットをベースにデータセットの拡張やトレーニングを行い、ML モデルを生成をします。	「eIQ Portal」 or 「eIQ Command-line Tools」
Bring Your Own Model (BYOM) (自分のモデルを持ってくる)	お持ちの ML モデルを Viewr で確認し、最適化、モデル変換後、ML モデルを生成します。	「eIQ Portal / Model Tool」or 「 eIQ Command-line Tools」

図4：eIQ Toolkit ML モデルの開発フロー

引用：eIQ Fact Sheet| NXP Semiconductors

目次へもどる

3. デモ動画

これらデモは、最大 2.3TOPS で動作する i.MX 8M Plus アプリケーション・プロセッサの Neural Processing Unit（NPU）で動作しているデモです。H.264 720p30 ビデオストリームは、ビデオ・プロセッシング・ユニット（VPU）でデコードされ、GPU を経由して NPU で AI 処理させています。

物体検出デモ

機械学習モデルには MobileNet V2 SSD を採用し、推論エンジンには TensorFlow Lite を使用しています。

姿勢推定デモ

機械学習モデルには PoseNet（Google Coral project-posenetで開発されたもの）を採用し、推論エンジンには TensorFlow Lite を使用しています。
