はじめに
NXP 社の 8MPLUSLPD4-PEVK電力計測評価キットは i.MX 8M Plus プロセッサを包括的に評価するためのプラットフォームを提供しております。
評価キットの Yocto Linux BSP イメージが何種類も用意されております。
今回、機械学習機能のパッケージを含んだ Yocto Linux BSP イメージを使っての機械学習のデモの手順をご紹介します。
今回用意するもの：
- NXP 社 8MPLUSLPD4-PEVK電力計測評価キット
- HDMI ケーブル / モニター
- LAN ケーブル
- USB マウス (今回キーボードは不要)
- Windows 10 PC (MicroSD への OS イメージの書き込みとして使用)
- MicroSD カード (16GB 以上を推奨)
参考：
主な手順としては、以下のとおりです。
- NXP 社のサイトから 機械学習機能を含んだ Yocto Linux BPS イメージをダウンロード
- MicroSD カードへ Linux イメージの書き込み ( Win32 Disk Imager を使用 )
- MicroSD カードからの PEVK のブート
- 機械学習のデモの実行
1. NXP 社のサイトから 機械学習機能を含んだ Yocto Linux BSP イメージをダウンロード

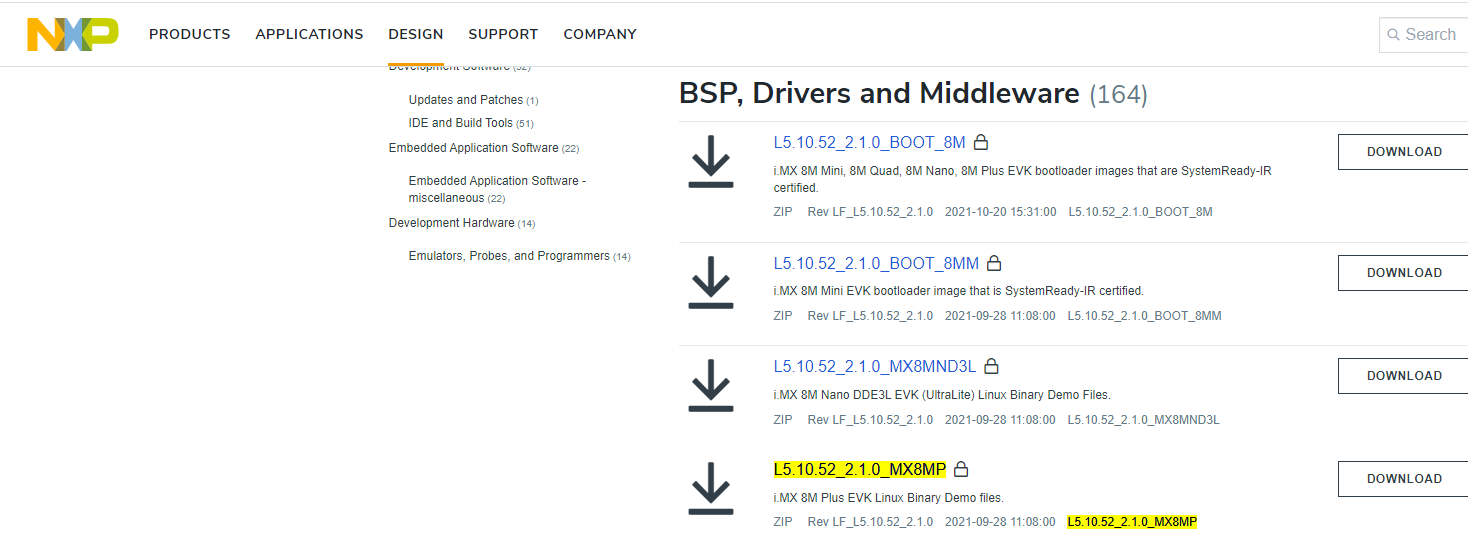

下記 NPX 社のサイトから BSP, Drivers and Middleware の下にある L5.10.52_2.1.0_MX8MP をクリックしてロードします。
なお、ダウンロードにはサインインが必要なのであらかじめ NXP 社へユーザー登録しておく必要があります。
- https://www.nxp.com/design/software/embedded-software/i-mx-software/embedded-linux-for-i-mx-applications-processors:IMXLINUX?tab=Design_Tools_Tab
LF_v5.10.52-2.1.0_images_IMX8MPEVK.zip というファイルがダウンロードされます。(ファイルサイズ：4GB)
この zip ファイルを 7-Zip 等で解凍します。

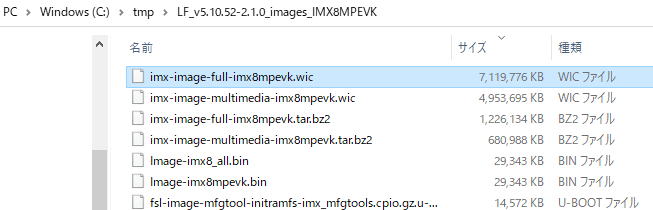

拡張子 .wic のファイルが SDカードイメージになりますがいくつかあります。
その中の imx-image-full-imx8mpevk.wic が 機械学習機能のパッケージを含んだ SDカードイメージです。
次のステップでこのファイルを MicroSDカードへ書き込みます。
2. MicroSD カードへ Linux イメージの書き込み ( Win32 Disk Imager を使用 )
今回 Windows 10 PC で Win32 Disk Imager というツールを使用し MicroSDカードへの書き込みを行います。

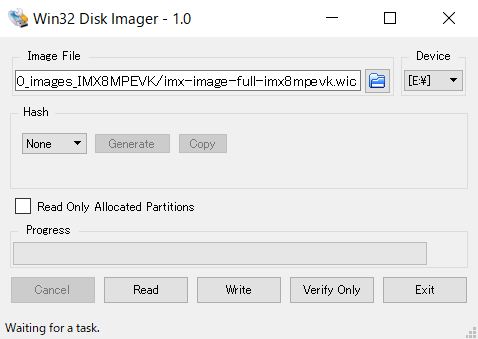

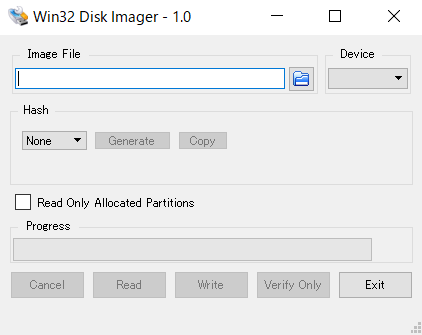

Win32 Disk Imager を起動します。
"Image Files" で先ほどの imx-image-full-imx8mpevk.wic を指定します。
"Device" で MicroSD カードを指定します。
"Write" ボタンをクリックします。

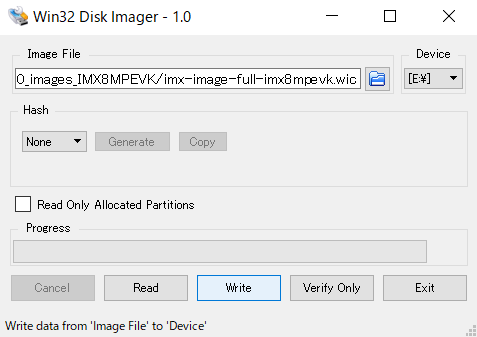

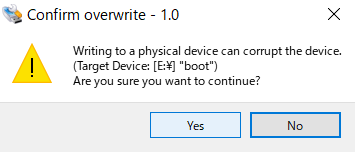

下記のようなポップアップが出てきますが、"Yes" をクリックします。

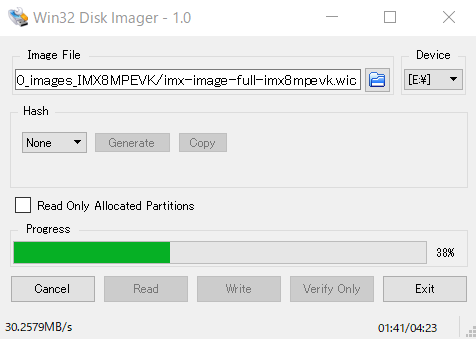

MicroSD カードへの書き込み状況を Progress で確認できます。

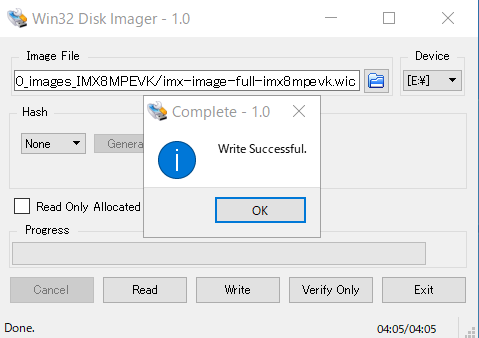

無事、書き込みが完了しました。

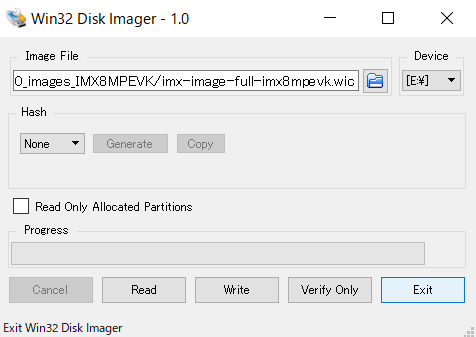

"Exit" ボタンを押して Win32 Disk Imager を終了します。
3. MicroSD カードからの PEVK のブート

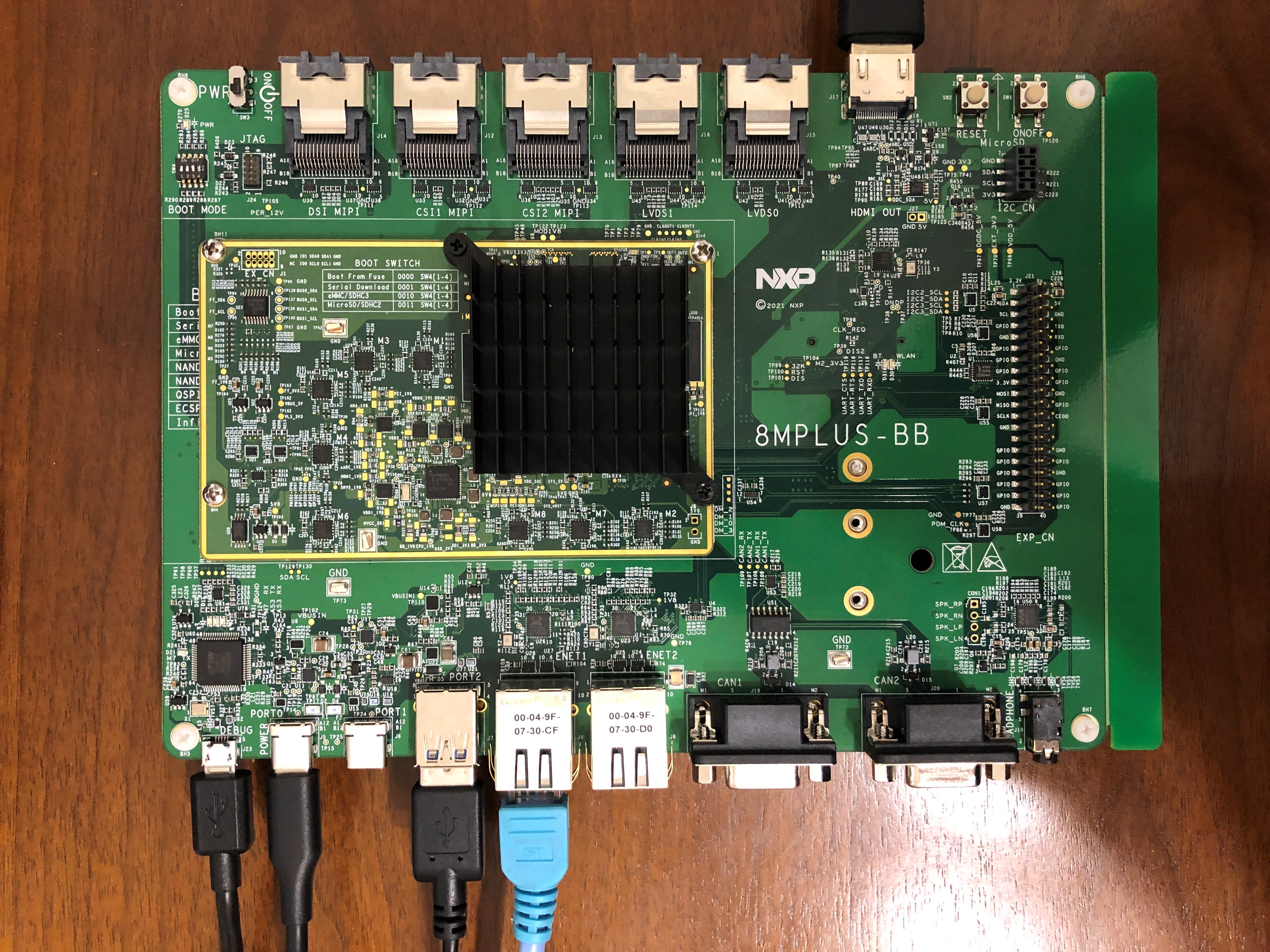

PEVK に下記の接続をします。（写真は PEVK の表面）
上部
J17: HDMI ケーブルをモニターへ接続
下部の左から順番に、
J23 ：USB デバッグケーブル を Windows 10 Host PC と接続 （付属品があります）
J5 ：USB Type-C で電源を供給 （付属品があります）
J7 : USB ハブでマウスやキーボード、ウェブカメラと接続
J8：LAN ケーブルでインターネットに接続

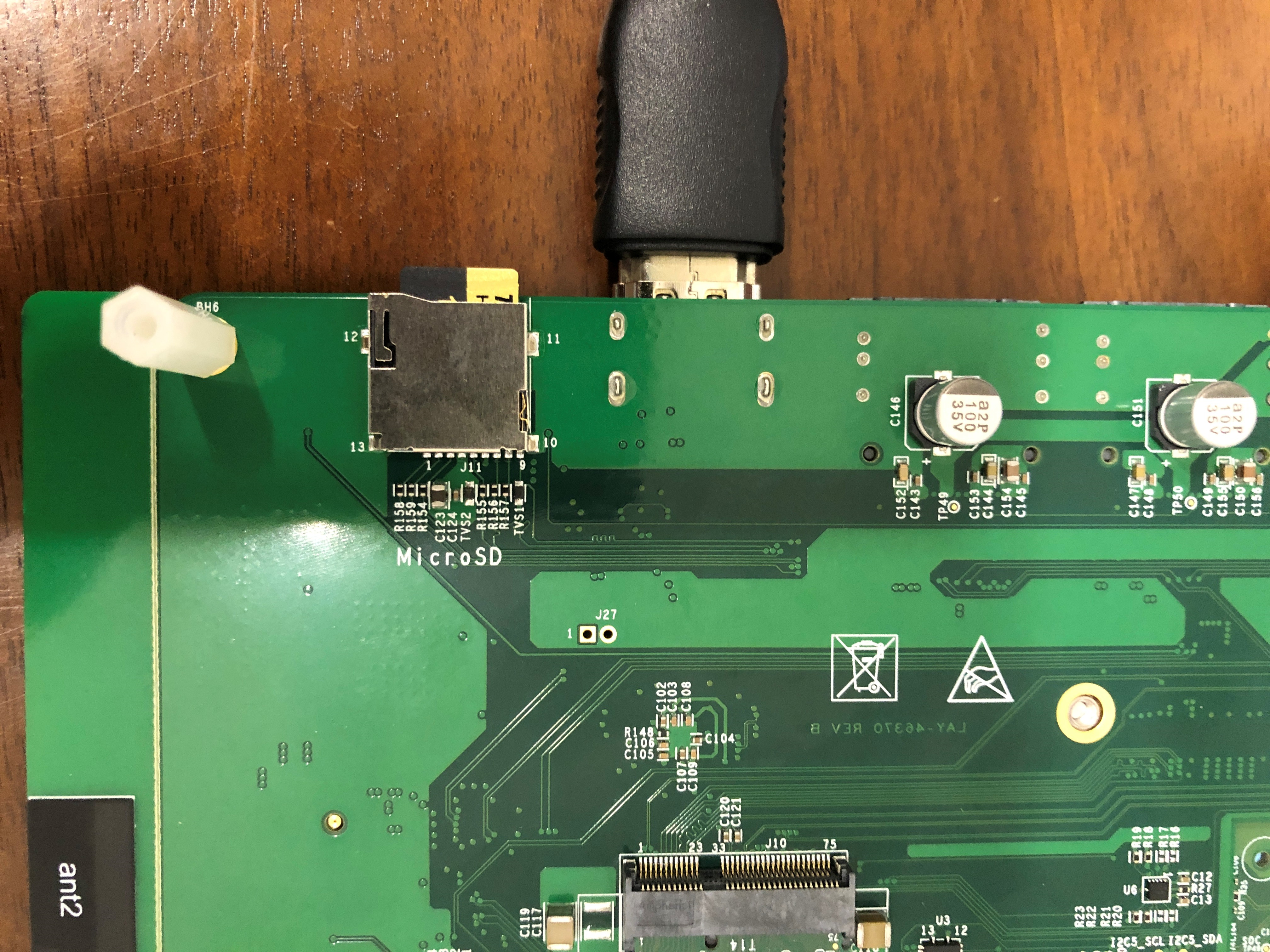

MicroSD カードのソケットに MicroSD カードを差し込みます。（写真は PEVK の裏面）

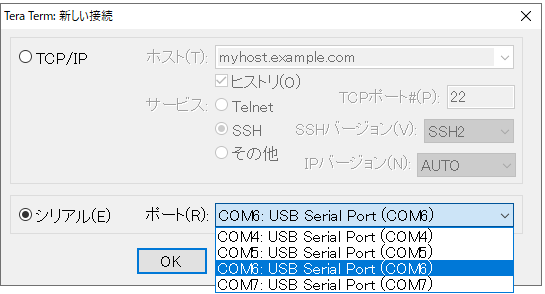

Windows10 Host PC で Tera Termを起動し、３番目の COMポートで接続します。
なお、FTDI USB-シリアルのドライバをインストールされていない場合は、下記サイトからダウンロードしてご使用下さい。
- http://www.ftdichip.com/Drivers/VCP.htm
メニューの設定⇒シリアルポートをクリックし、スピード等を下記設定にします。

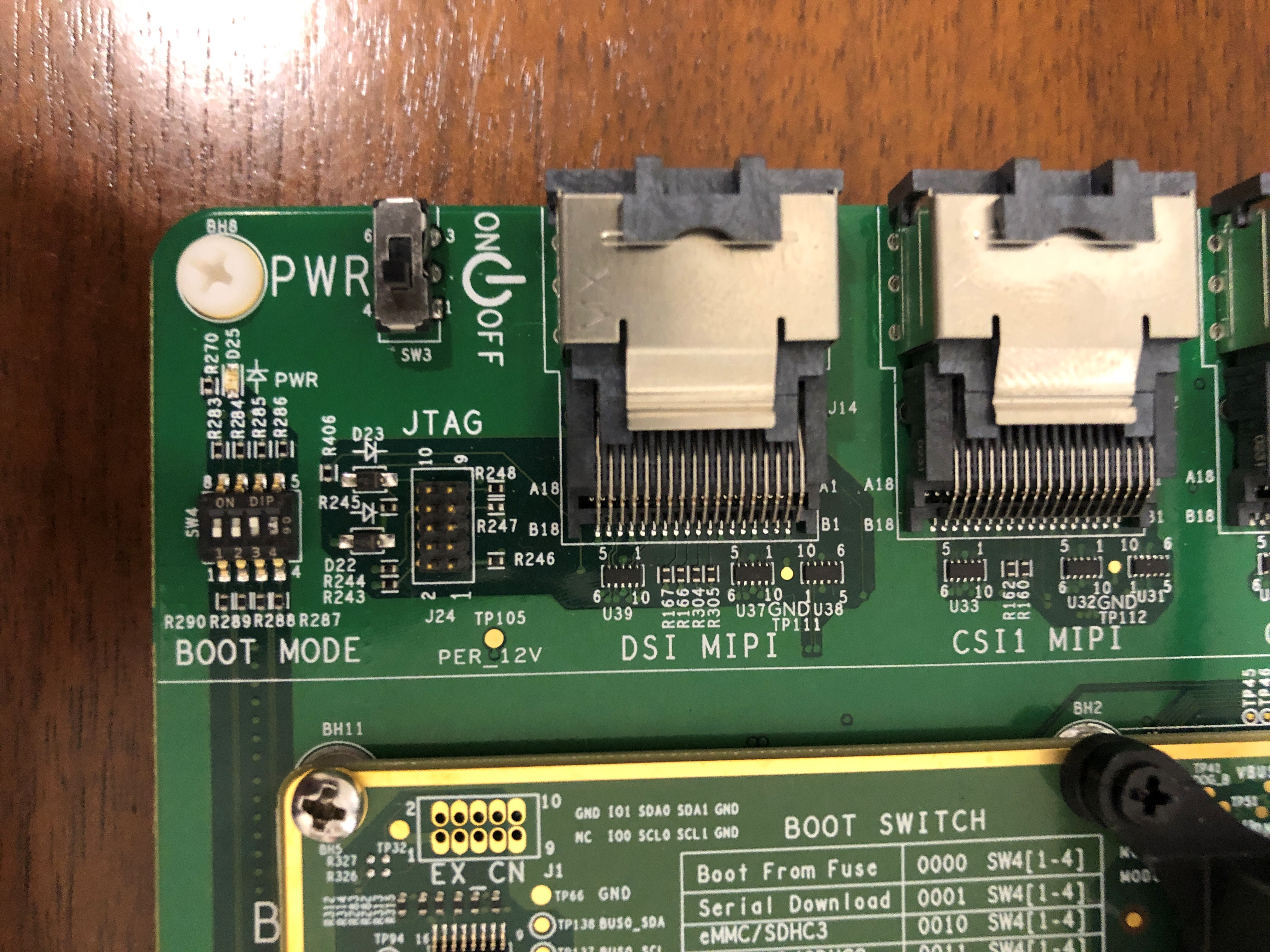

BOOT MODE のスイッチを MicroSD (0011) に設定し、PWR スイッチを ON にします。（写真は PEVK の表面）

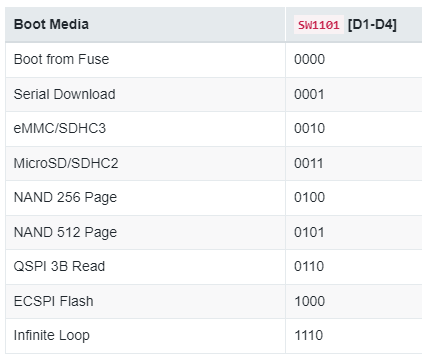

参考：Boot Mode の設定

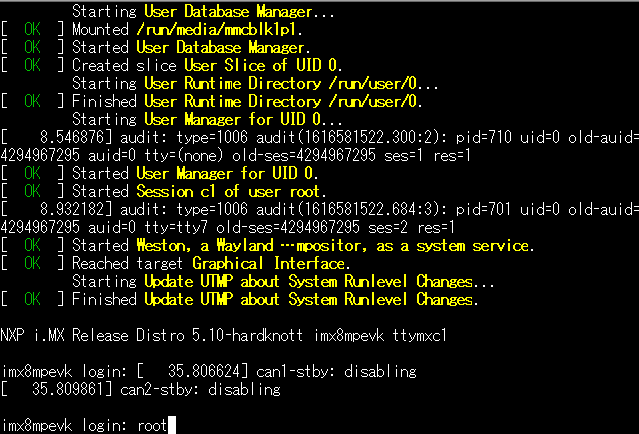

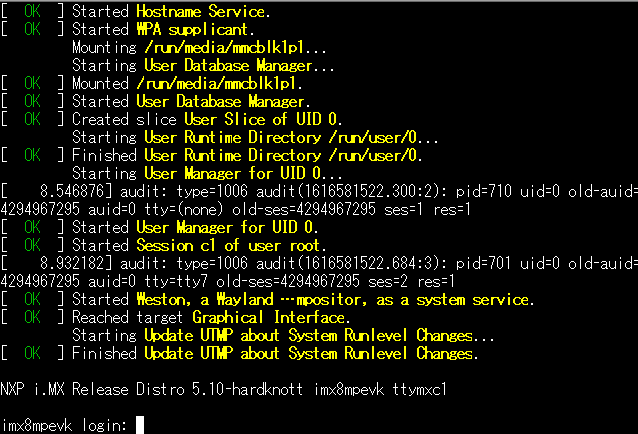

Tera Term に下記メッセージが表示されれば、PEVK の起動は成功です。
root で SSH でログインできます。
PEVK から HDMI で接続しているモニターの左上に NXP のアイコンが表示されればMicroSDからのブートは成功です。
4. 機械学習のデモの実行

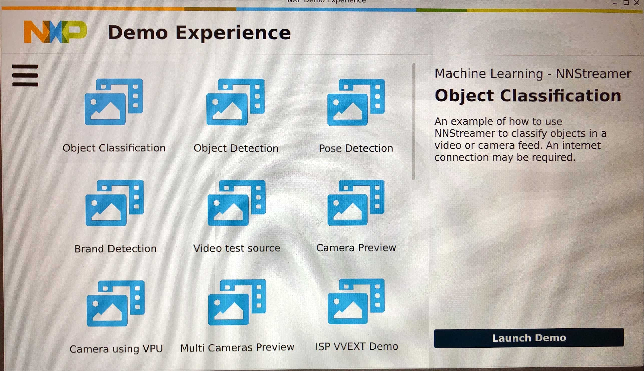

前のステップの最後の ディスプレイの左上の NXP のアイコンをクリックすると、下記ウインドウが開きます。
上３つの Object Classification, Object Detection, Pose Detection が 機械学習のデモです。
デモをクリックで選んだあと、右下の Launch Demo をクリックします。

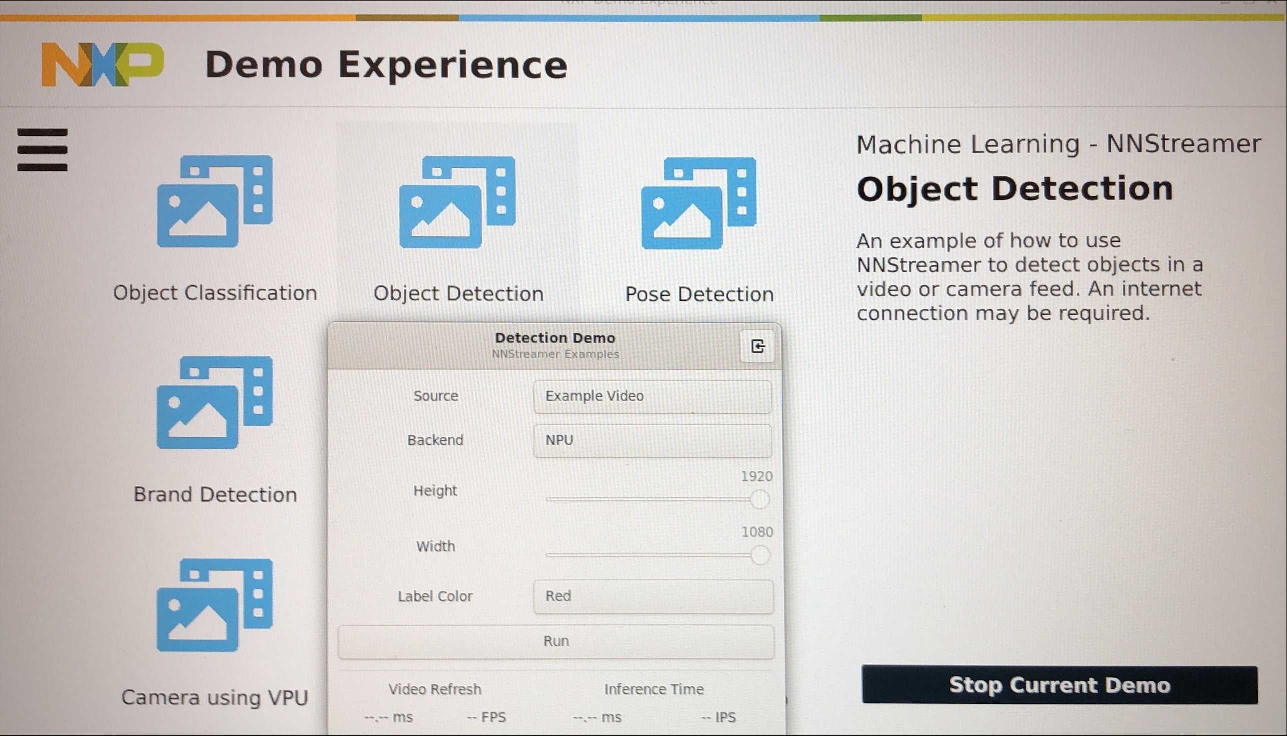

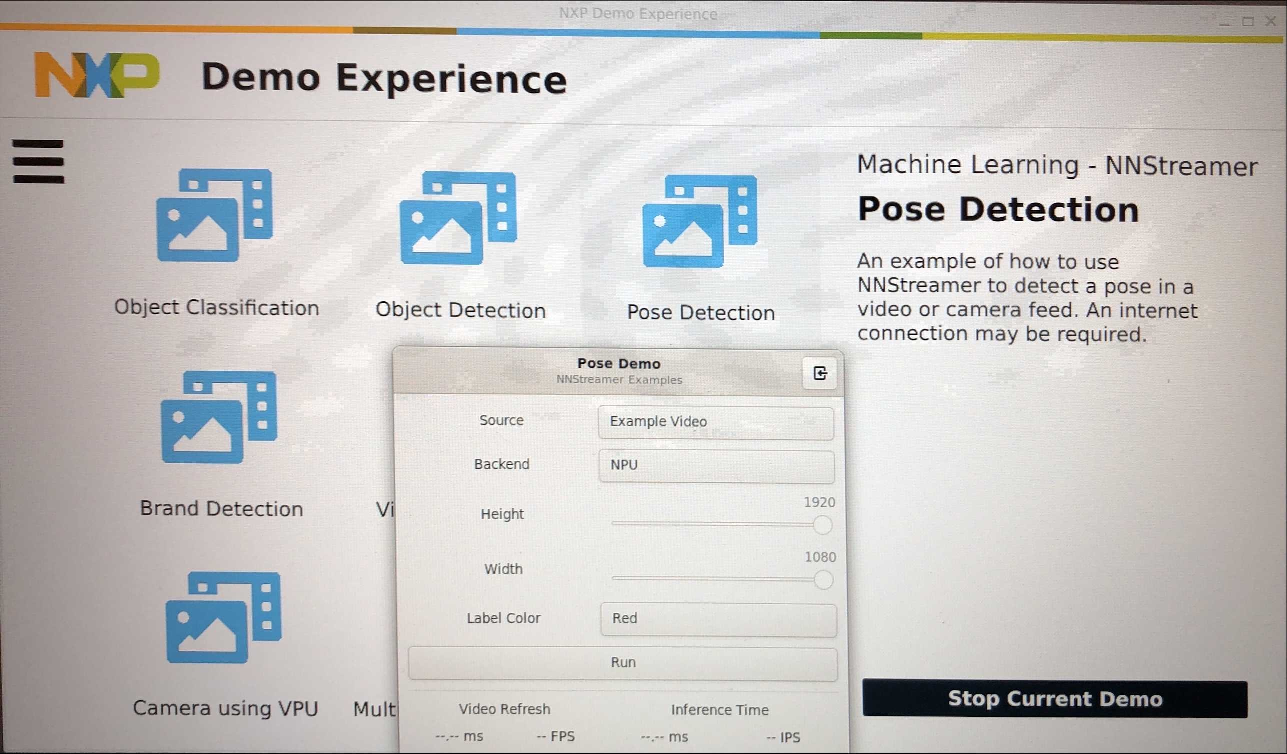

例えば、 Object Detection を選んで Launch Demo をクリックしますと、新しく Detection Demo というウインドウが開きます。
Sourceはデフォルトの Example Video 以外に、/dev/video2, /dev/video3, /dev/video4 を選択可能です。
Backend はデフォルトの NPU 以外に、CPU を選択可能です。

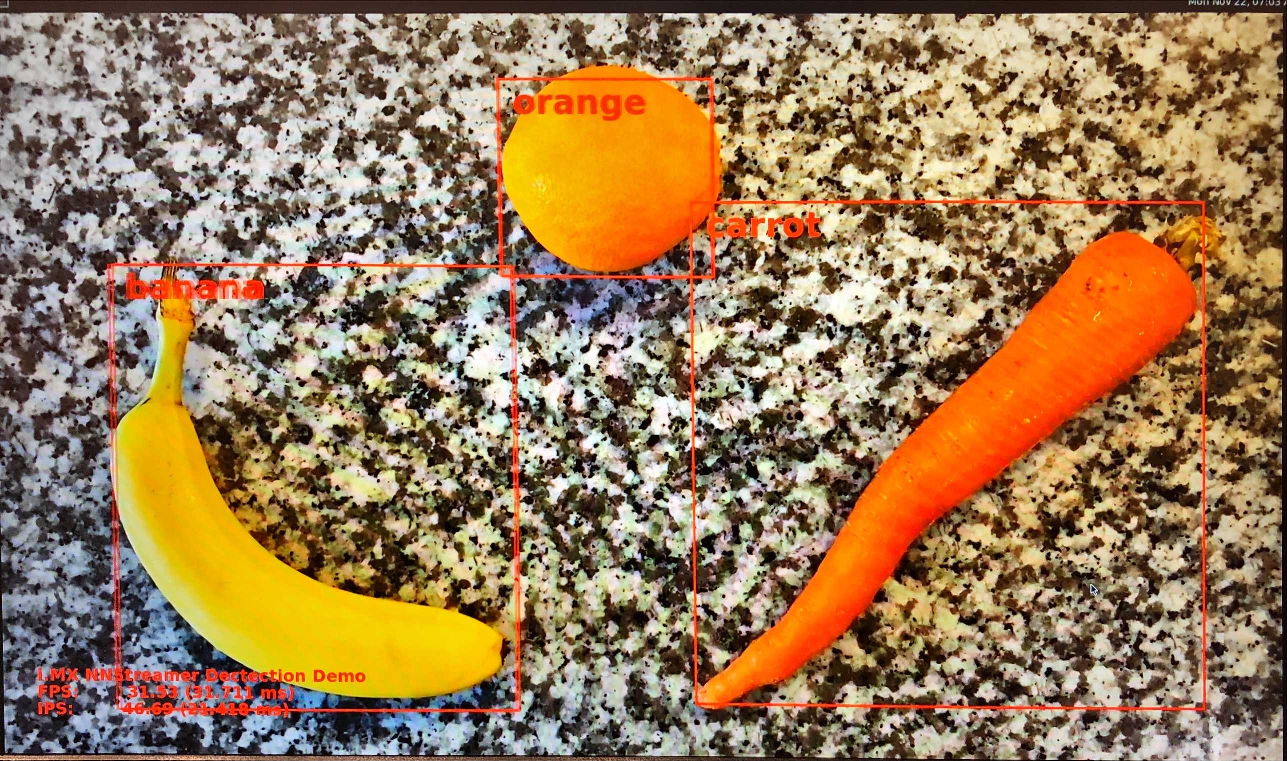

今回はデフォルトのまま、Run ボタンを押してデモを実行します。
インターネット経由で Example Video をダウンロード後にデモが動作します。
初回のみインターネット接続をしていても、ファイルがダウンロードできないというポップアップウインドウが表示されますので、STOP Current Demo をクリックしてでデモを停止後、再度デモを実行してください。

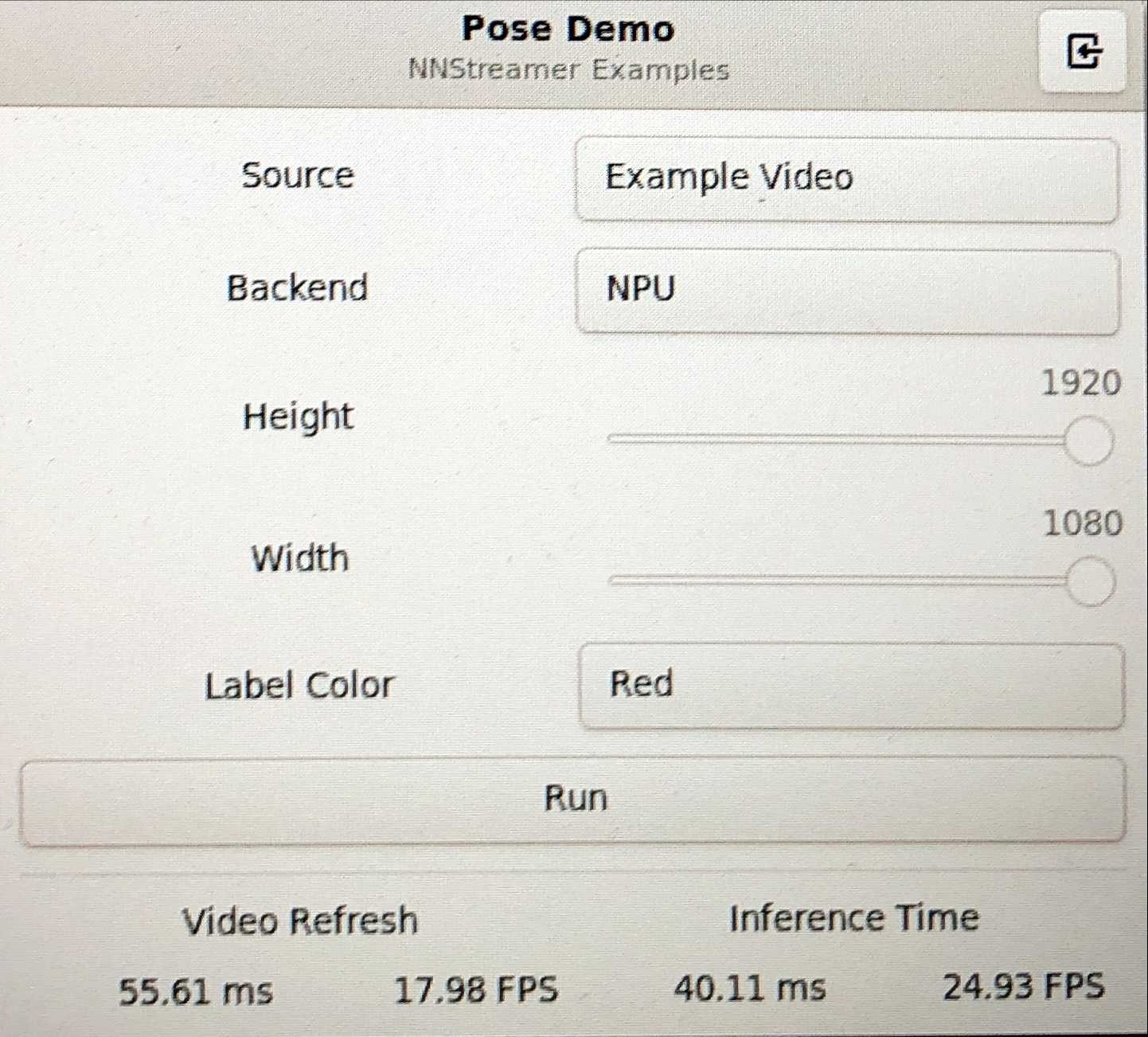

デモが終了すると、処理性能がレポートされます。

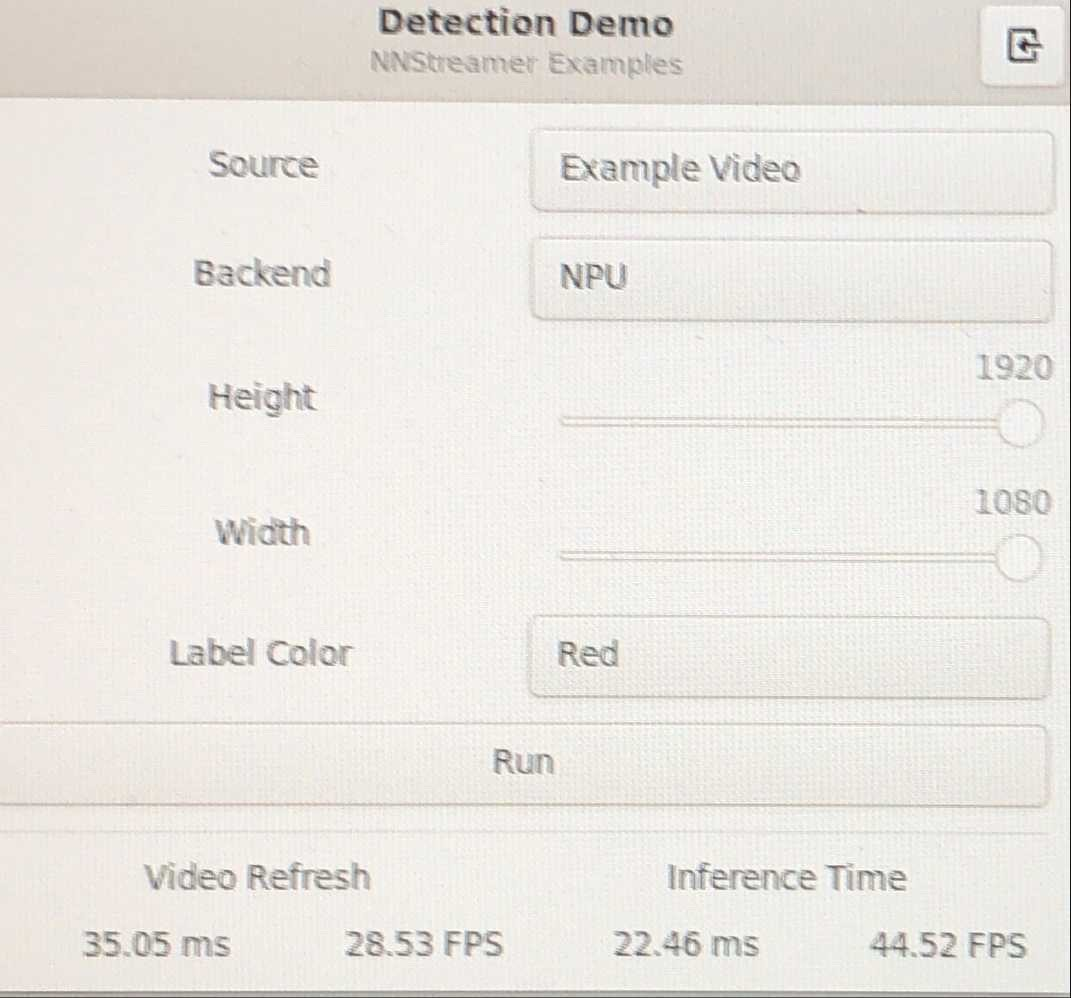

推論時間は 22.46 ms (44.52 FPS) という結果になりました。
他のデモを試す場合は、Stop Demo Current Demo をクリックします。

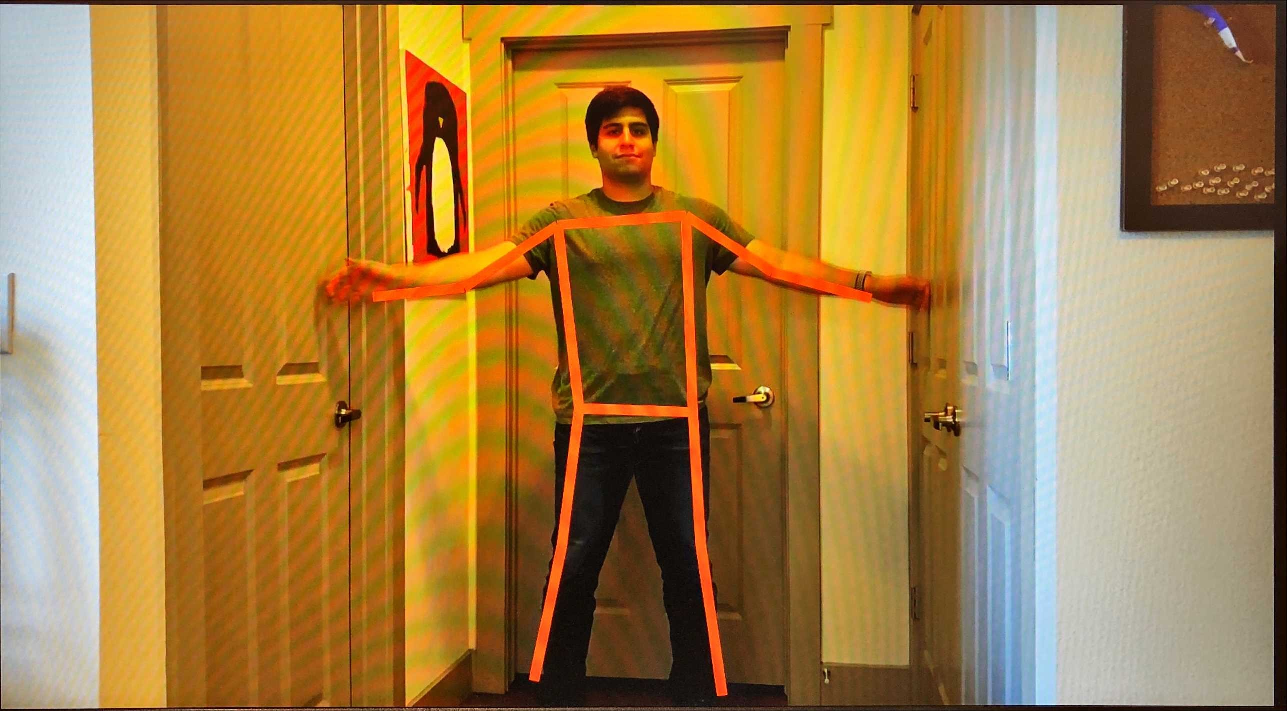

次に Pose Detection を選んでLaunch Demo をクリックします。
今回、Source と Backend はデフォルトの Example Video、NPU のまま Run ボタンを押して実行します。
Example Video をLANでダウンロード後に、デモが動作します。
デモが終了すると、処理性能がレポートされます。
推論時間は 22.46 ms (44.52 FPS) という結果になりました。
まとめ
今回は NXP 社が用意している Yocto Linux BPS イメージ を使用しましたが、ユーザーが用意したイメージを使用することも可能です。ぜひお試しください。
