[NXP プロセッサー実機検証ガイド 3] i.MX8M Plus EVK で TensorFlow Lite の量子化モデルを使用した Posenet デモ (GStreamer 編)

	NXP プロセッサー実機検証ガイド 2	NXP プロセッサー実機検証ガイド 4
	NXP プロセッサー 実機検証ガイドまとめ	NXP プロセッサー 初心者ガイドまとめ

もくじ

• はじめに
• 1. 事前準備：機械学習機能を含んだ Yocto Linux BSP イメージのブート、Windows 10 Host PC からの ssh ログイン
• 2. GStreamer のソースとして使うビデオファイルの用意
• 3. Posenet を使用した GStreamer のデモ (ソース:ビデオ)
• 4. Posenet を使用した GStreamer のデモ（ソース：ウェブカメラ）
• 5. おまけ NNStreamer デモ
• まとめ

はじめに

NXP 社の 8MPLUSLPD4-PEVK電力計測評価キットは i.MX 8M Plus プロセッサを包括的に評価するためのプラットフォームを提供しております。
機械学習機能のパッケージを含んだYocto Linux BSP イメージには GStreamer Plugin を使用した機械学習の推論環境も実装されています。
今回、GStreamer を使ったパイプライン処理による Posenet のデモを実行してみます。

今回用意するもの：

• NXP 社 8MPLUSLPD4-PEVK電力計測評価キット
• HDMI ケーブル / モニター
• LAN ケーブル
• ウェブカメラ
• Windows 10 PC (MicroSD への OS イメージの書き込み、デバッグ用 Host PC として使用。)
• USB メモリ
• MicroSD カード (16GB 以上を推奨)

 参考：

• i.MX Machine Learning User's Guide

主な手順としては、以下のとおりです。

1.  事前準備：機械学習機能を含んだ Yocto Linux BSP イメージのブート、Host PC からの ssh ログイン
2.  Gstreamer のソースとして使うビデオファイルの用意
3.  Posenet を使用した Gstreamer のデモ (ソース:ビデオ)
4.  Posenet を使用した Gstreamer のデモ（ソース：ウェブカメラ）

1. 事前準備：機械学習機能を含んだ Yocto Linux BSP イメージのブート、Windows 10 Host PC からの SSH ログイン

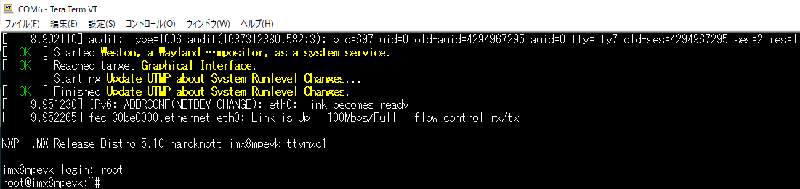

下記 URL の手順を参考にして、機械学習機能を含んだ Yocto Linux BSP イメージのブート、Windows 10 Host PC から root で ssh ログインをしておきます。

 参考：

NXP 社 i.MX 8M Plusプロセッサ：機械学習機能を含んだ Yocto Linux BSP イメージを使用した機械学習のデモ

2. GStreamer のソースとして使うビデオファイルの用意

ビデオファイルの保存先のディレクトリを作成します。

# mkdir /home/videos

解像度 1280x720 の mp4 を用意し USB メモリへ保存します。
USB メモリを PEVK の J17 コネクタへ差し込みます。

df コマンドで USB メモリを確認します。

# df

/run/media/sda1 がUSB メモリです。

USB メモリ内のビデオを先ほど作成したディレクトリにコピーします。 (ファイル名は用意されたビデオの名前にしてください)

# cp /run/media/sda1/dunc-1280-720.mp4 /home/videos/dunk-1280-720.mp4

GStreamer のワーキングディレクトリを作成し、そこへ移動します。

# mkdir /home/gst_work
# cd /home/gst_work

3. Posenet を使用した GStreamer のデモ (ソース：ビデオ)

GStreamer のデモがあらかじめ用意されていますので、それを試してみます。

# /usr/bin/gstnninferencedemo-posenet-video </path/to/video_file>

ビデオファイルのパスを先ほど用意した mp4 ファイルを指定してコマンドを実行します。

# /usr/bin/gstnninferencedemo-posenet-video /home/videos/dunk-1280-720.mp4

無事推論できることを確認できました。

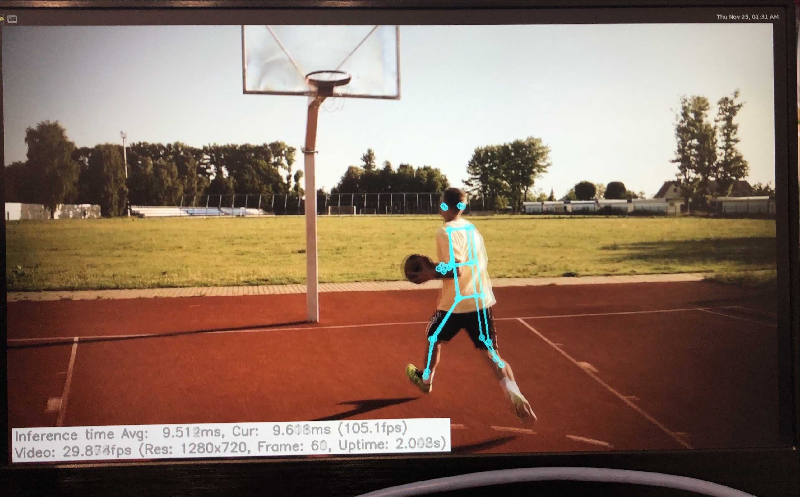

推論性能は 105.1 FPS となっています。

コマンド実行後に表示されるメッセージから GStreamer のコマンドを確認できます。

gst-launch-1.0 -v filesrc location=/home/videos/dunk-1280-720.mp4

! decodebin ! queue max-size-time=0

! nninferencedemo rotation=none demo-mode=posenet model=/usr/share/gstnninferencedemo/google-coral/project-posenet/posenet_mobilenet_v1_075_353_481_quant_decoder.tflite label=no-label use-nnapi=true num-threads=4 display-stats=true enable-inference=true

! waylandsink sync=true

Posenet のネットワークモデルは下記にあることが判ります。

posenet model=/usr/share/gstnninferencedemo/google-coral/project-posenet/posenet_mobilenet_v1_075_353_481_quant_decoder.tflite

パラメータ等を修正してコマンドを試せるように、スクリプト gst.sh を作成します。

# nano gst.sh

gst.sh 内に下記をコピーします。

gst-launch-1.0 -v filesrc location=/home/videos/dunk-1280-720.mp4 \
! decodebin ! queue max-size-time=0 \
! nninferencedemo \
rotation=none \
demo-mode=posenet \
model=/usr/share/gstnninferencedemo/google-coral/project-posenet/posenet_mobilenet_v1_075_353_481_quant_decoder.tflite \
label=no-label \
use-nnapi=true \
num-threads=4 \
display-stats=true \
enable-inference=true \
! waylandsink sync=true

スクリプトを実行します。

# source ./gst.sh

無事推論できることを確認できました。

4. Posenet を使用した GStreamer のデモ (ソース：ウェブカメラ)

ウェブカメラが PEVK の J17 コネクタへ接続していることを確認します。

GStreamer のデモがあらかじめ用意されていますので、それを試してみます。

# /usr/bin/gstnninferencedemo-posenet-camera </dev/video?>

ウェブカメラのパスを指定してコマンドを実行します。

# /usr/bin/gstnninferencedemo-posenet-camera /dev/video3

無事推論できることを確認できました。(ここでは推論結果の画像を掲載しておりません。)

また、コマンド実行後に表示されるメッセージから gstreamer のコマンドを確認できます。

gst-launch-1.0 -v v4l2src device=/dev/video3 ! video/x-raw,width=1280,height=720

! queue max-size-time=0

! nninferencedemo rotation=horizontal-flip demo-mode=posenet model=/usr/share/gstnninferencedemo/google-coral/project-posenet/posenet_mobilenet_v1_075_353_481_quant_decoder.tflite label=no-label use-nnapi=true num-threads=4 display-stats=true enable-inference=true

! waylandsink sync=false

5. おまけ NNStreamer デモ

NNStreamerでは、GStreamer の標準的なデータ型に加えて、新しいデータ型「other/tensor」と「other/tensors」が追加されました。
これらを使って推論を実行してみます。

ssd mobilenet v2 ssd の Tensorflow Lite 量子化モデル、COCOラベルをダウンロードします。

# wget https://github.com/google-coral/test_data/raw/master/ssd_mobilenet_v2_coco_quant_postprocess.tflite
# wget https://github.com/google-coral/test_data/raw/master/coco_labels.txt

NNStreamer のスクリプト nnst.sh を作成します。

# nano ./nnst.sh

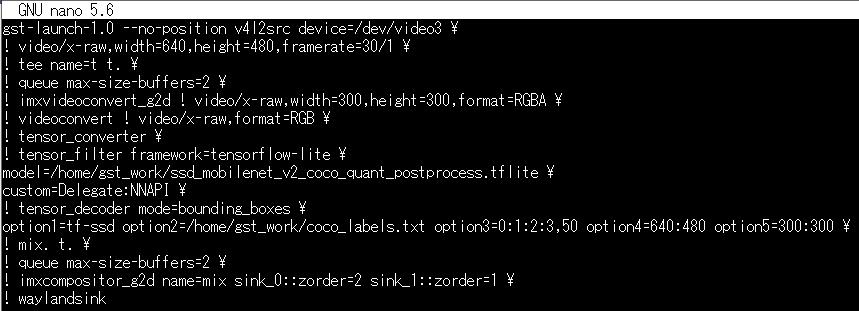

・nnst.sh の中身

gst-launch-1.0 --no-position v4l2src device=/dev/video3 \
! video/x-raw,width=640,height=480,framerate=30/1 \
! tee name=t t. \
! queue max-size-buffers=2 \
! imxvideoconvert_g2d ! video/x-raw,width=300,height=300,format=RGBA \
! videoconvert ! video/x-raw,format=RGB \
! tensor_converter \
! tensor_filter framework=tensorflow-lite \
model=/home/gst_work/ssd_mobilenet_v2_coco_quant_postprocess.tflite \
custom=Delegate:NNAPI \
! tensor_decoder mode=bounding_boxes \
option1=tf-ssd option2=/home/gst_work/coco_labels.txt option3=0:1:2:3,50 option4=640:480 option5=300:300 \
! mix. t. \
! queue max-size-buffers=2 \
! imxcompositor_g2d name=mix sink_0::zorder=2 sink_1::zorder=1 \
! waylandsink

スクリプト nnst.sh を実行します。

# sh ./nnst.sh

無事推論できることを確認できました。(ここでは推論結果の画像を掲載しておりません。)

 参考：

• Gstreamer Elements (Plugins)
• NNStreamer
• NNStreamer Elements

まとめ

今回、GStreamer を使用して Posenet のデモ、NNStreamer を使用して mobilenet v2 ssd の動作を確認しました。
スクリプトを編集してぜひいろいろお試しください。
